共抗疫情 | TMC設備助力觀察首個新冠病毒結構
潤澤儀器商城 - 2021-01-11

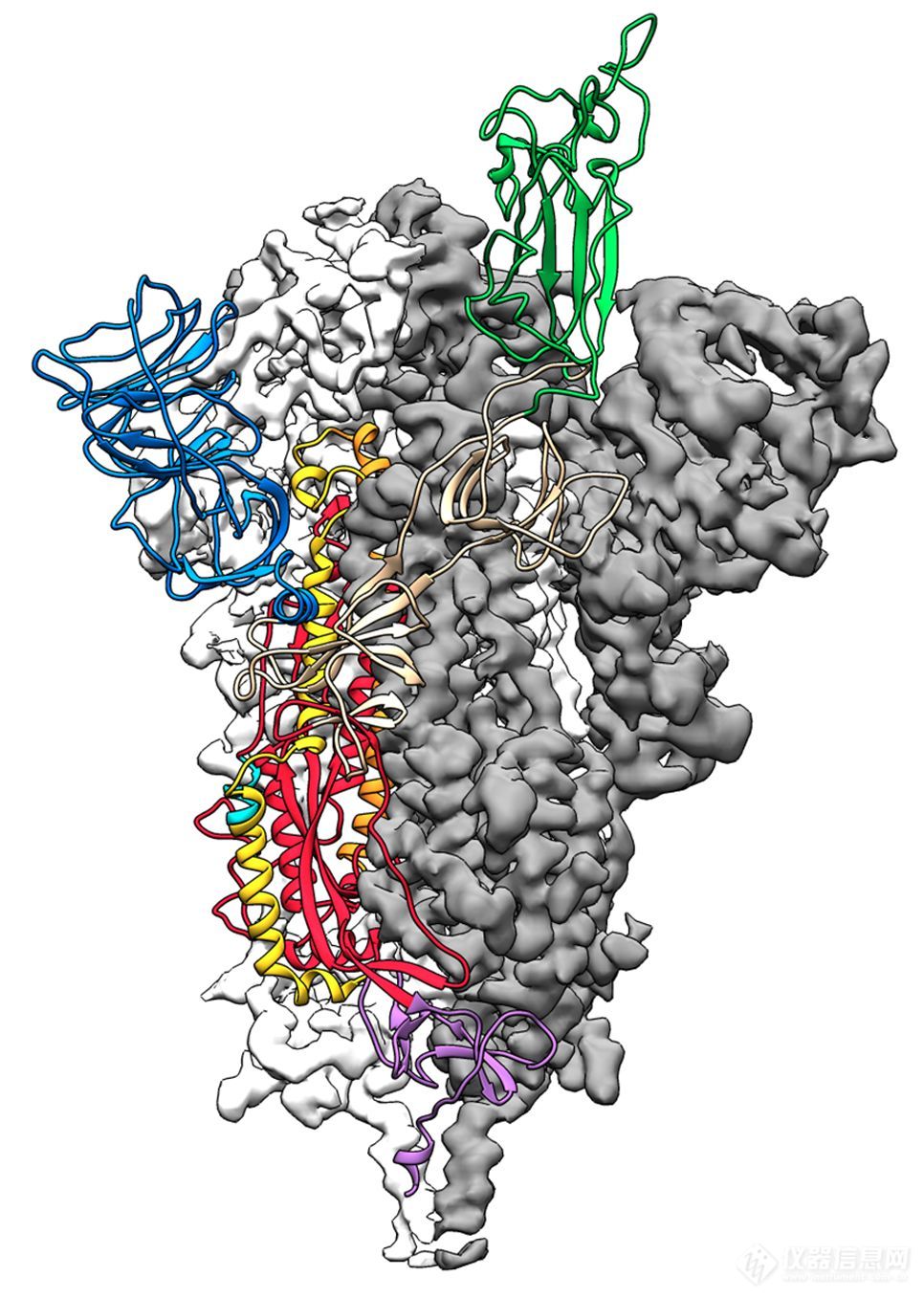

這是2019冠狀病毒刺突蛋白的三維原子尺度結構圖，或稱分子結構圖。這種蛋白質有兩種不同的形態，一種是在感染宿主細胞之前形成的，另一種是在感染過程中形成的。這種結構代表了在感染細胞之前的蛋白質，稱為融合前構象。
感謝德州大學奧斯汀分校jason mclellan提供圖片
2020年2月19日，德州大學奧斯汀分校和美國國立衛生研究院的研究人員宣布，他們已經獲取了2019冠狀病毒中附著并感染人類細胞部分的第一個三維分子結構。這是開發疫苗和其他應對措施的一個重要里程碑。
為了建立原子尺度的三維模型，研究人員使用了兩臺thermo fisher scientific低溫發射電子顯微鏡(cryo-tems)—一臺krios和一臺talos—配備了gatan k3™單電子計數直接檢測相機。
放置低溫電子設備的紹爾結構生物實驗室是福克納納米科學與技術大樓的一部分，位于德州大學奧斯汀分校的中心地帶，距離i-35高速公路大約一英里；附近交通繁忙是造成地面過度振動的常見原因。可以預見的是，在計劃階段的早期的調查確定，在非常低頻率下的振動超過了一臺顯微鏡的要求。
此外，交流磁場水平高于儀器規格，這是多用途設施常見的問題。附近的電梯活動偶爾會導致準直流領域的變化，再次超出了tems和gatan k3相機的制造商規格。
為了糾正這些環境干擾，TMC在每個tem下的talos和mag-netx主動消磁系統下的地面上安裝了stacis quiet island主動地面消振系統。

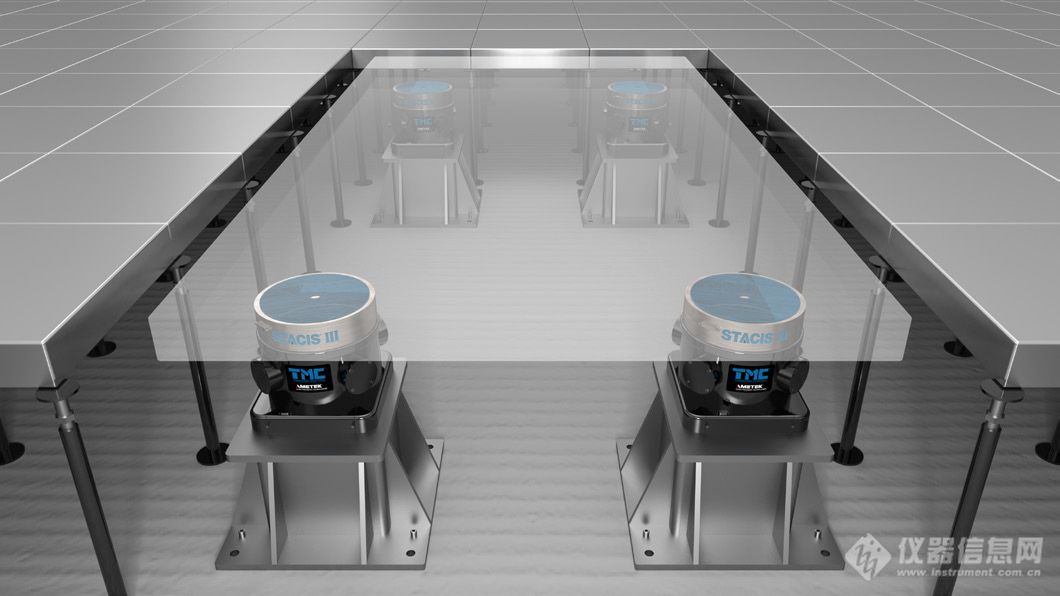

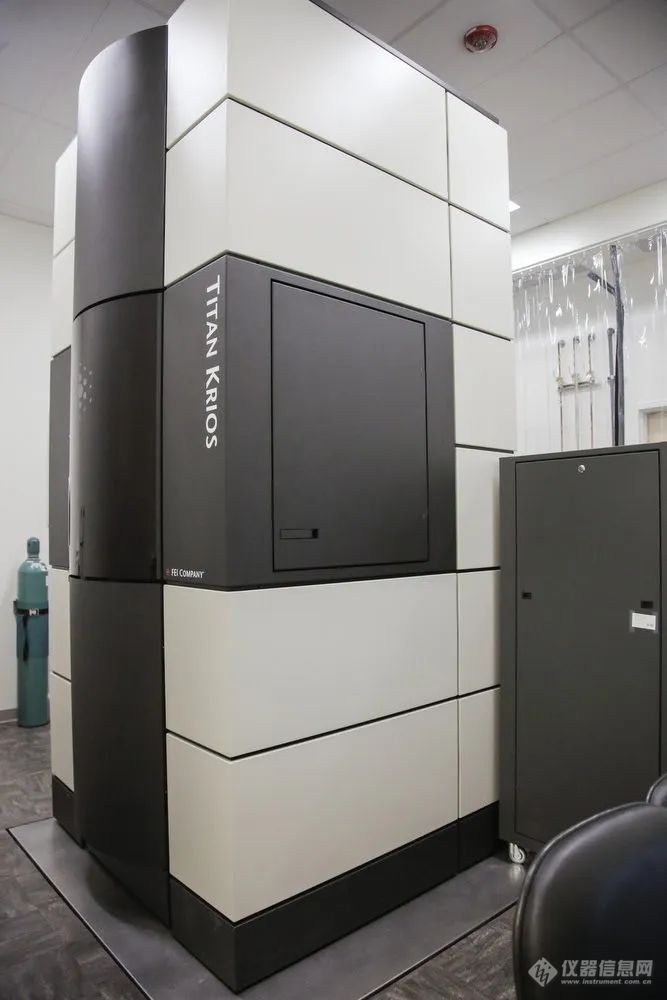

圖1：典型的krios tem安裝在stacis quiet island房間的地面被設計成與quiet island的概念相兼容，允許在不高于地面的情況下安裝tem。如圖2所示，stacis quiet island采用獨特的壓電消振技術，將d級以上的地板振動抑制到f級以下。

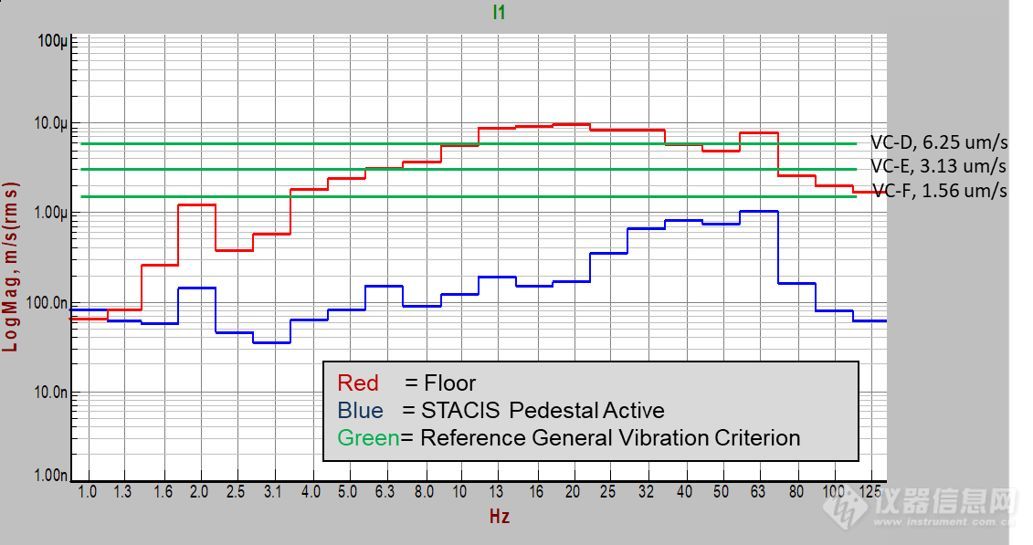

圖2：talos下面實際的房間地面振動測量
TMC對低溫電子系統的詳細熟悉度使mag-netx系統的亥姆霍茲線圈集成到tems的外殼中，有效地利用了房間中寶貴的空間。enclosure-mounted活躍領域消振系統提供大約100倍抑制磁場傳感器（見圖4）。mag-netx控制器和gui也可以用來持續監測領域（減毒字段，或在“開環”），并提供數據的磁場強度隨時間（見圖3），或繪制頻率。

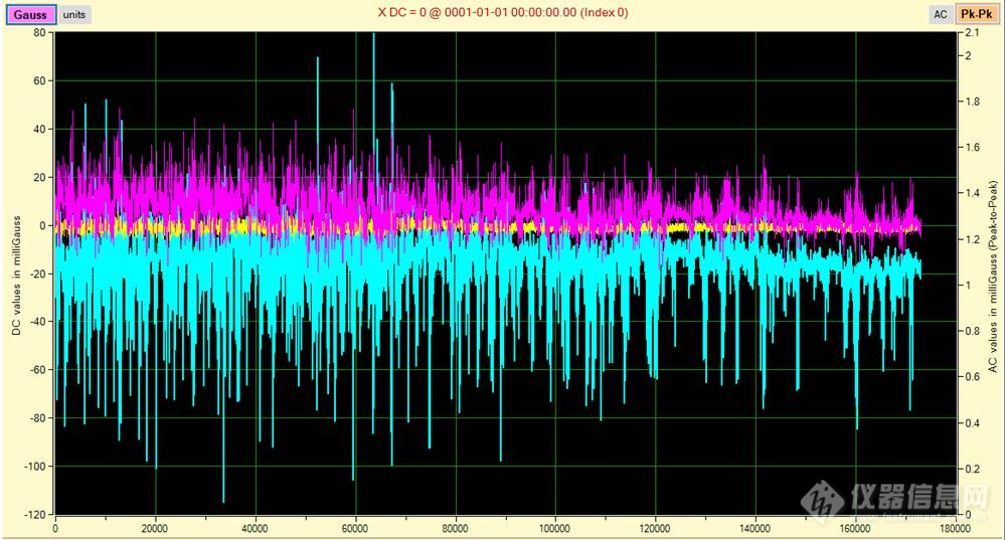

圖3：tmc的mag-netx系統可用于連續監視字段。這允許用戶監視全天環境中的變化。這是一個記錄的例子，在系統通電之前，在不同的城市進行了9.5個小時的錄音

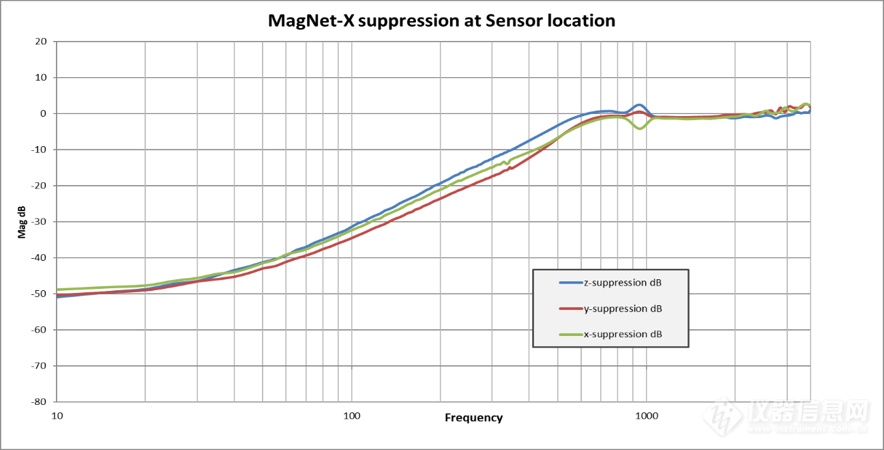

圖4：傳感器位置磁場抑制的實際測量值（通常靠近顯微鏡臺）
德州大學奧斯汀分校紹爾結構生物實驗室經理aguang dai博士說道：“由于樓下有泵和發射器，我們工廠的初步現場調查沒有通過。所以我們從tmc購買了stacis和mag-netx來消除振動和電磁干擾問題。安裝了這兩個設備后，顯微鏡工作得很好，而且由于消除了振動和額外的電磁干擾，非常穩定”。
TMC的技術和經驗滿足高性能顯微鏡和相機在具有挑戰性的環境中的需求，讓先進解決方案得以使用。tmc的模塊化設計方法允許我們在定制的工程解決方案中結合標準組件和設計概念，以適應cryo-tems的獨特幾何形狀。
Stacis是tmc開發的主動地面消振技術，是許多TMC解決方案的核心。采用先進的慣性振動傳感器、復雜的控制算法和先進的壓電致動器，Stacis消振的實時連續測量地面活動，然后膨脹和收縮壓電致動器過濾掉地面運動與活躍的“軟”空氣系統不同，stacis可以放置在一個工具與內部主動空氣隔離系統兩個系統全面優化。獨特的串行設計和專利的高功率壓電技術，在0.6 hz到150 hz之間形成了一個寬廣的有源帶寬，真正的主動隔振，從2 hz開始減少90%的振動。

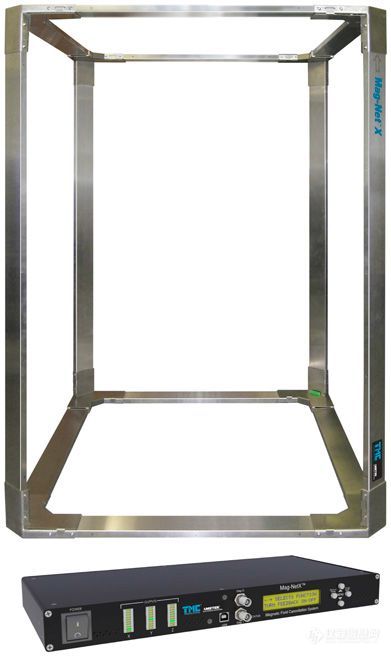

關于Mag-netx
Mag-netx是一種用于磁場波動補償?shù)闹鲃涌刂葡到y(tǒng)，專門設計了一種聲帶電荷的電子束儀器，如電子顯微鏡等。可在一個籠子或房間壁掛式配置，它積極監測和消除實時磁場，為100倍的典型改善磁波動。
tmc為納米技術設計和制造先進的建筑地面隔振系統。tmc隔離器支持超精密測量、儀器和制造。我們繼續領先于行業先進的主動、慣性振動消除系統，具有壓電驅動器和數字控制器。我們的無源產品范圍從簡單的、桌面隔離顯微鏡底座，到幾乎任何尺寸的光學表系統。tmc產品讓光子學、半導體制造、生命科學、藥物發現和納米技術等領域的超精密研究、測量和制造成為可能。我們的產品是在先進的、垂直一體化的制造設施中設計和制造的，并以提供優質全球服務的客戶承諾為后盾。tmc是阿美特克超精密測量部門成員，阿美特克是電子儀器和機電設備的全球領導者，年銷售額約為50億美金。為材料分析、超精密測量、過程分析、測試測量與通訊、電力系統與儀器、儀表與專用控制、精密運動控制、電子元器件與封裝、特種金屬產品等領域提供技術解決方案。全球共有18,000多名員工，150多家工廠，在美國及其它30多個國家設立了100多個銷售及服務中心。
